夾套保溫球閥

產品以其新穎的設計、精湛的技術工藝、科學嚴謹?shù)馁|(zhì)量檢測，在國內外的過濾設備制造中別具一格，廣泛應用于石化、精細化工、化纖、冶金、造紙及特種介質過濾處理等行業。

分類：

熔體閥門

電話：

18815025787 15961606506（黃先生）

產品咨詢

產品描述

夾套保溫球閥主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間,閥門的側面和底部設有夾套的熱媒連接口。由于增加了夾套,此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對焊兩種。夾套中可自由的通過蒸汽或?qū)嵊徒橘|(zhì),確保粘稠的介質順暢的通過閥門。

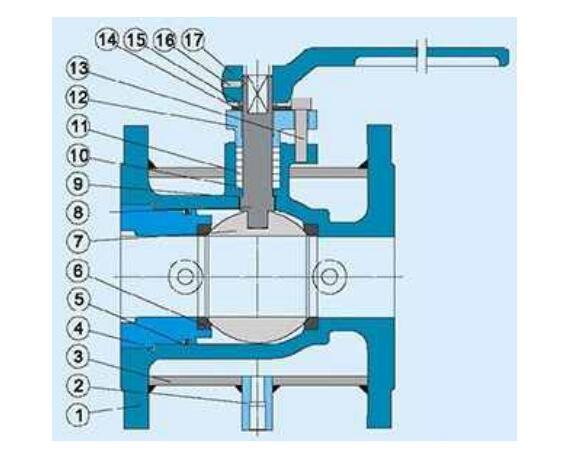

1:閥體,2:連接口,3:夾套,4:鎖緊螺母, 5:0型圈, 6:密封圈,7:球體, 8:閥桿, 9:墊片, 10:填料墊,11 :填料,12:填料壓蓋,13:螺釘,14:定位片, 15:擋圈,16:螺釘,17:手柄。

PN	DN	NPS	A	H	L	法蘭規格
l.OMPa 1.6MPa 2.5MPa 4.0MPa CLASS150 CLASS300	15	1/2	110	63	147	DN40(ll/2)
	20	3/4	117	82	147	DN40(ll/2)
	25	1	127	85	156	DN50(2)
	40	11/2	165	100	181	DN65(21/2)
	50	2	178	153	218	DN80(3)
	80	3	229	195	275	DN150(6)
	100	4	254	213	300	DN200(8)
	150	6	292	235	403	DN250(10)
	200	8	330	342	492	DN300(12)
